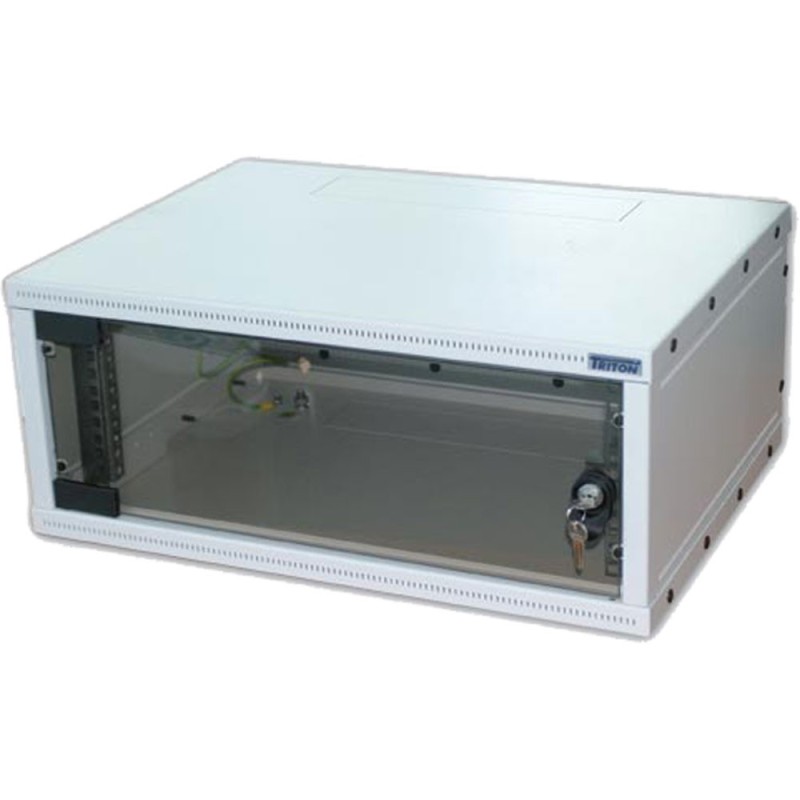

01909H - Triton RXA-09-AS4-CAX-A1, 19 Wandschrank 9HE,550x400mm, zerlegbar, grau

01909H - Der RXA-Wandverteiler ist ein Vertreter der sog. Flat-Pack-Konzeption, worunter man ein zerlegbares Gehäuse versteht, das auch zerlegt geliefert wird.FLAT-PACK-KONZEPTIONDiese verringert die Transport- und Lagerkosten, was zusammen mit der einzigartigen Konstruktion zu einem attraktiven Preis unter Beibehaltung sämtlicher Funktionseigenschaften beiträgt.MontageDank der einzigartigen Konstruktion ist die Montage des RXA eine Sache von wenigen Minuten und erfordert fast kein Werkzeug (Torx T25). Die einzelnen Teile werden durch Kunststoffstecker verbunden.BESCHREIBUNG, VERWENDUNGSZWECKZerlegbarer 19"-Wandverteiler mit Schutzgrad IP30, der in zerlegtem Zustand geliefert wirdDas Gehäuse wird direkt an der Wand befestigtBestandteil des Verteilers sind zwei verstellbare vertikale RasterschienenVerteilerkonstruktion: Das Gehäuse besteht aus mit Kunststoffsteckern verbundenen Teilen / Vollglastür mit 4 mm starkem SicherheitsglasDie zulässige Belastbarkeit der einzelnen Türen betragt max. 10 kgDie Mindestauftragsdicke beträgt 65 MikrometerDie Gehäuse sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmtSämtliche Teile sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssenIm Boden des Verteilers befindet sich eine M8-Schraube als HaupterdungspunktKabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten in der Rückwand des Gehäuses sowie jeweils eine weitere im Dach und BodenBETRIEBSBEDINGUNGENEinsatzbedingungen:BüroräumeDer Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. B. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume)Er ist zu schützen vor:mechanischer Beschädigungunsachgemäßer Behandlungeiner anderen als der für den Verteiler vorgesehenen VerwendungUnter einer falschen Behandlung versteht man insbesondere:Überlastung (Überschreitung der empfohlenen Maximallast)Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen könnenEingriffe in die Verteilerkonstruktion und sein DesignMONTAGE DES VERTEILERS:Das Gehäuse wird mit Schrauben, Dübeln und Unterlegscheiben (im Beipack) an der Wand befestigt. Der Lochabstand für die Aufhängung ist im Verteilerschema mit dem Wert "R" bezeichnetUm die empfohlene zulässige Maximallast zu gewährleisten, muss das Gehäuse an einer Wand mit entsprechender Tragkraft (Ziegel-, Betonwand o. ä.) befestigt und die installierte Last gleichmäßig verteilt werdenUMWELTSCHUTZ:Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgenBeipack Inhalt: 2x Dachteil AS4, 2x Seitenwand (4 HE, 6 HE, 9 HE), 1x Rückwand (4 HE, 6 HE, 9 HE), 2x vertikale Montageleisten (4 HE, 6 HE, 9 HE), 1x Vollglastür (4 HE, 6 HE, 9 HE), 1x Schloss (Kunststoffunterlegscheibe 2x + Kunststoffgriff + montiertes Schloss), 2x Scharnier (Zapfenscharnier - Paar 1x), 1x Erdungsaufkleber, 1x Triton-Schild, 1x Mutter M8, DIN 934, 3x Mutter M5 mit integrierter Fächerscheibe, 2x Fächerscheibe 8,4 Zn, DIN 6798 A/VZ, 4x selbstschneidende Schraube DIN7500C Zn., Zylinderkopf THORX M5x12, 37x Kunststoffhalterungen, 3x Erdungskabel 27 Autostecker: ZK-27k M5 (Ringöse - Stecker), 1x Erdungskabel 32: ZK-32M5 (Ringöse - Ringöse), 2x Schlüssel für FronttürTechnische Daten:19" Wandschrank zerlegbar, einteilig9HE WandschrankGlastürAbmessungen: Breite 550mm, Höhe 463mm, Tiefe 400mmGewicht: Netto 15,1 kg / Brutto 15,4 kgRAL 7035 lichtgrau
